BR1601A02 Mesh应用笔记

# 1. 版本信息

| 版本 | 日期 | 说明 | 作者 |
| --- | --- | --- | --- |
| v1.0 | 2026-4-7| 初始版本 | Tianlx  |

# 2. 功能简介
BR1601A02_Mesh标准版本固件，实现了Sig Mesh的核心应用--灯控。包括亮度调节，开关控制功能。用户可通过APP，小程序或串口发指令实现控制。
本文主要介绍程序下载，外围接线，串口控制及参数配置，详细内容见固件功能规格书。

[【附件】BARROT_BR1601A02_Mesh标准固件_功能规格书_V1.1.pdf](/media/attachment/2026/06/BARROT_BR1601A02_Mesh%E6%A0%87%E5%87%86%E5%9B%BA%E4%BB%B6_%E5%8A%9F%E8%83%BD%E8%A7%84%E6%A0%BC%E4%B9%A6_V1.1.pdf)

## 2.1 程序下载
固件版本包里面，带有烧录程序与脚本，用户烧录前须准备JLINK工具并安装好驱动 。

* 接线方式
| 功能 | 芯片引脚 | 类型 | 说明 |
| --- | --- | --- | --- |
|SWDIO|	PA5	|swd	|程序下载|
|SWDCLK|PA4|swd	|程序下载|
|RESET|RESET|-	|复位|
|GND|GND|	-|芯片地|
|VCC|VCC| -|芯片电源|

* 烧录方法
  接线就绪后，点击Programming.bat后，自动执行烧录，烧录程序前会全片擦除数据。

>i **信息提示**
>
> 仅限windows系统，电脑工具须先安装JLINK驱动。

## 2.2 日志查看
mesh日志位于PB12引脚，通过串口输出，波特率921600.

## 2.3 状态指示
mesh状态指示引脚位于PB11引脚，可接LED指示设备当前状态。
| 功能 | 芯片引脚 | 类型 | 说明 |
| --- | --- | --- | --- |
|状态指示|PB11|output|默认高电平有效|

# 3. 典型应用
此固件版本适用于BR1601A02芯片及其模组，如i2616e(-s)，在接下来的描述中，只描述功能信号。

![](/media/202606/95e5b073173047b1a1285fffdf9d0dfa9145.png)

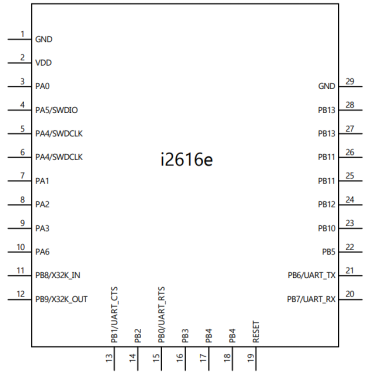

模块引脚图

## 3.1 灯开关控制器
本固件可用于单路开关控制器，输出电平控制继电器等开关量，接线如下：
| 功能 | 芯片引脚 | 类型 | 说明 |
| --- | --- | --- | --- |
|Enable|PA6|output|默认低电平有效|

## 3.2 灯亮度控制器
本固件可用于单路亮度控制器，输出PWM方波给驱动器电源，同时输出使能信号，接线如下：
| 功能 | 芯片引脚 | 类型 | 说明 |
| --- | --- | --- | --- |
|Enable|PA6|output|默认低电平有效|
|lightnesss|	PB4	|output|pwm波，默认低电平有效|

## 3.3 灯控开关
本固件可用于单路灯控开关，两个按键输入，一个发开灯信号，一个发关灯信号，接线如下：
| 功能 | 芯片引脚 | 类型 | 说明 |
| --- | --- | --- | --- |
|Key On |	PB1	|input/pull up|控灯按键1，控制开灯，低电平有效。|
|Key Off |	PB2	|input/pull up|控灯按键2，控制关灯，低电平有效。|

>i **信息提示**
>
> 长按大约3秒触发恢复出厂设置（退出组网）

## 3.4 串口功能
本固件支持串口接收数据，接收AT指令或HEX指令，用于配置设备参数或收发Mesh消息。
串口，波特率115200，一个起始位，8个数据位，一个停止位，无校验，接线如下：
| 功能 | 芯片引脚 | 类型 | 说明 |
| --- | --- | --- | --- |
|uart_tx|	PB6	|output|uart1配置串口或数据串口|
|uart_rx|	PB7	|output|uart1配置串口或数据串口|

HEX指令协议
|起始符 |长度 |内容|校验|
| --- | --- | --- |--- |
|0x55,0xaa| 3-255| yy..|low,high|

AT指令协议
AT指令以"AT+"开头，以“\r”结束。
分为查询类"AT+CMD?\r "
配置或执行类指令"AT+CMD\r"或"AT+CMD=<para\>\r."
指令参考固件规格书。

# 4 组网与控制
使用前先用组网器（Provisioner）对设备进行MESH组网，组网器主要是MESH APP或MESH小程序。

## 4.1 设备发现
以下内容属于用户可定义内容：
Device UUID：未组网设备将广播unprovisioned beacon内含设备信息，其中UUID用于识别设备。
蓝牙名称：可修改，默认为MESH_XXXX，其中XXXX为MAC地址的低两字节。

## 4.2 地址分配
Sig Mesh将地址分为4类
| 范围 | 类型 | 说明 |
| --- | --- | --- |
| 0 | 特殊地址  | 未组网时设备地址 |
| 1-0x7FFF| Unicast Address | 唯一地址，每个元件(element）占据一个 |
| 0x8000-0xBFFF | Virtual Address | 虚拟地址 |
| 0xC000-0xFFFF | Group Address | 分组地址 |

>i **信息提示**
> 唯一地址共32767个
> mesh节点可能不止一个元件（element）,Unicast Address按element分配。

## 4.3 模型绑定
要用到的mesh模型需要绑定APP KEY，否则无法使用。组网后可对Mesh节点设备添加一个或多个APP KEY，再对模型绑定APP KEY。

## 4.4 发布订阅
mesh模型可设置发布与订阅地址，如generic onoff server模型，本节点地址为10，订阅了0xC000组地址，则对地址为10或0xC000进行开关操作，开关状态将发生改变。关于mesh的地址，请参考Mesh Profile V1.0中的描述。

如generic onoff client模型，设置发布地址0xC000，按键将触发消息的发布。订阅了0xC000地址的generic onoff server模型将响应其消息。

## 4.5 控制操作
mesh节点所包含的模型不同，对其控制操作也不同，常见的如开关，亮度控制。
按操作的设备数量不同，分独立控制与分组控制。
独立控制的操作地址是唯一地址（Unicast Address），
分组控制的操作地址是组地址或虚拟地址（Group Address或Virtual Address）。
详细的操作，请参考APP使用说明。
>i **信息提示**
>
> 两种控制没有本质的不同，都是对特定的地址发出消息。

## 4.6 退出组网
* 长按按键方式
* 上电掉电方式
* 通过APP方式
* 通过串口指令方式

>d **注意**
>
> 上电掉电退出组网方式，在实际产品中会受电路板放电能力影响，需要做出适当调整。

# 5 固件配置
## 5.1 常用AT指令表
* 查固件版本
AT+GFWVER?\r
\r\n+GFWVER:xxxx\r\n
\r\nOK\r\n

* 查蓝牙地址MAC
AT+LBDADDR?\r
\r\n+LBDADDR:112233445566\r\n
\r\nOK\r\n

* 查芯片FLASH UUID
AT+FLASHUUID?\r
\r\n+FLASHUUID:112233..44EEFF\r\n
\r\nOK\r\n

* 设置MESH UUID
  AT+UUID=1234..EF\r
  \r\nOK\r\n

* 设置蓝牙名称
AT+NAME=mesh_name\r
\r\nOK\r\n

* 设置IO输出极性
AT+IOPOL=0F\r\n
\r\nOK\r\n

# 6 注意事项
* 在灯控应用中，注意芯片的工作环境温度范围。

# 7 常见问题

# 8 其他文档
* 固件规格书
* 参考设计电路图
* 小程序使用说明
* 组网APP使用说明
