BR1601A02 Mesh SDK说明

# 1. 概述

## 1.1. SDK简介
- 功能与定位
  此sdk为用户提供了灯控例程与外设例程，便于客户快速上手使用。
- 灯控例程
  - Light_CTL（可调冷暖灯控）
  - Light_HSL（可调彩色灯控）
  - Light_Lightness（可调亮度灯控）

## 1.2. 版本信息

| 版本 | 日期 | 说明 | 作者 |
| --- | --- | --- | --- |
| v1.0 | 2026-5-12 |首次发布  |Tianlx  |

# 2. 快速上手

## 2.1. 开发环境搭建
- 编译工具链安装
  编译需安装Keil MDK，推荐版本v5.27。
- 下载工具安装
  下载需安装JLink软件，并准备Jlink V9下载工具。
- 开发板
  可使用BR1601A02柠檬开发板或i2616e模块。
- 串口工具
  准备USB转TTL板，便于查看日志。

## 2.2. 目录结构说明

| 目录  | 相对路径 |
| --- | --- |
| 说明文档 | \doc\ |
| 灯控例程 | \examples\mesh\ |
| 外设例程|\examples\peripheral\ |
| 头文件|\libraries\include\ |
| 库文件 |\libraries\lib\  |
| 外设驱动 | \platform\br1601axx_driver\ |
| 公共文件 | \platform\common\ |
| 平台文件|\platform\system_core\ |
| 工具目录 | \tools\ |

## 2.3. 第一个例程运行
### 2.3.1. 例程编译
  安装KEIL后，点击例程"light_lightness\MDK-ARM\mesh.uvprojx"工程文件
![](/media/202606/e4608b7042c24e3c879088833395e4621858.png)

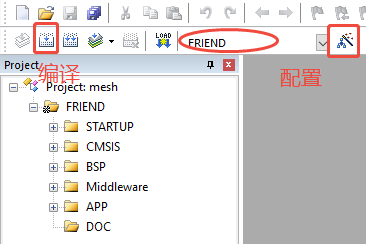

  编译
![](/media/202606/0d2b67e8e0fd433691a9dd722be2142d1665.png)
### 2.3.2. 烧录设置
- 烧录算法复制
将烧录算法"\tools\dfu\JLink\JLink_V632\Devices\Barrot\BR1601.FLM"
复制到Keil的目录"\Keil_v5\ARM\Flash\\"

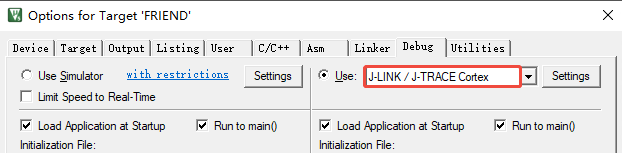

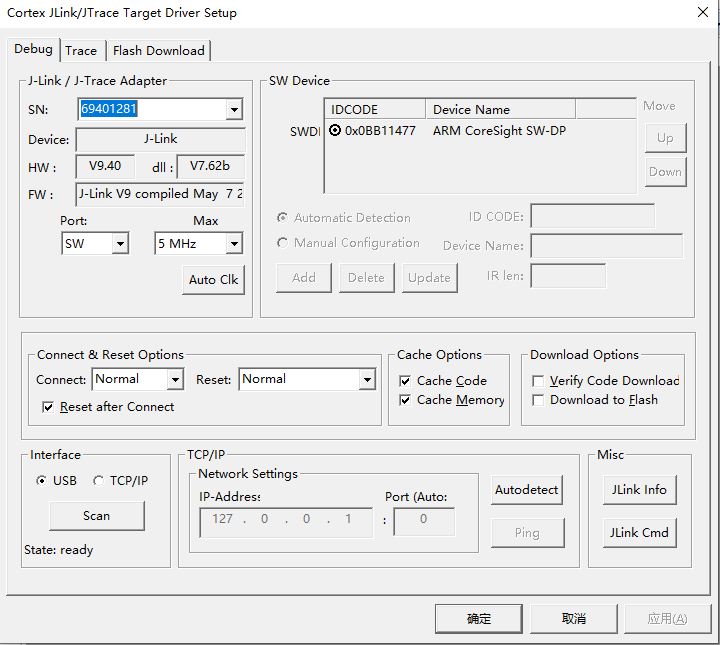

- 烧录配置
![](/media/202606/68328274e60c472d9087a8ba6908397a7643.png)
![](/media/202606/17dd7c7ae7844a64a120d3f1709942221205.png)

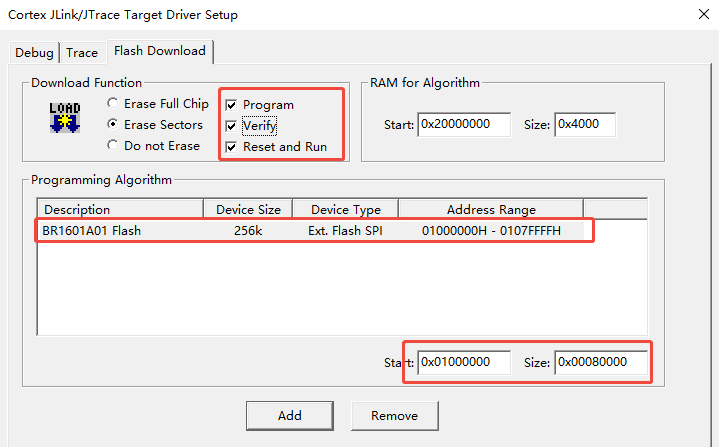

点击Add添加BR1601.FLM烧录算法文件，位置在\Keil_v5\ARM\Flash\
![](/media/202606/a93c0500252344f1be6c334d1e15b8828552.png)

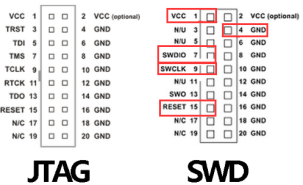

- 烧录接线
![](/media/202606/fd32e3b03bda4eabb5e9c9db6d424f7e9252.png)

| 信号 | 接线 |
| --- | --- |
| VDD | 3.3V--JLINK PIN 1 |
| PA4 | DIO--JLINK PIN7 |
| PA5 | CLK--JLINK PIN9 |
| GND | 地线--JLINK PIN4 |
| RESET | 复位--JLINK PIN13 |

>i **信息提示**
>
> 柠檬开发板有专门连接器将下载口引出。
> 使用i2616e模块，请查阅规格书中引脚序号。

- 组网控制
  设备名为MESH_XXXX，使用Mesh APP或小程序对设备进行组网。
- 日志查看
  日志引脚位于PB12，波特率912600，使用串口工具查看。

``` 参考日志
 Barrot SIG-MESH Demo
Built:May 12 2026,17:11:48
lib:MESH_V1.1_0000_260422_r6030

[INF][main][Line:97] opt3 mac: 30 6C 78 41 50 34 	0lxAP4
[6 bytes]
mac:34 50 41 78 6C 30
Startup
[INF][app_mesh][Line:169] mesh app init start
[INF][app_mesh][Line:174] no uuid set,use default uuid
[INF][app_mesh][Line:177] uuid: 20 55 AA 83 04 05 06 07 08 09 30 6C 78 41 50 34 	 U........0lxAP4
[16 bytes]

[INF][app_mesh][Line:181] no name set,use default name
[INF][app_mesh][Line:193] NAME:MESH_6C30
```

# 3. 例程功能说明
## 3.1 Light_Lightness 例程
* 简介
  此例程提供单路亮度控制(PWM)输出。
* 核心的模型
  * Lightness_server
  * Lightness_setup
  * Generic Onoff Client
  * Vendor Model

* 输入信号
  * 按键PB1,PB2发送开关灯指令

>i **信息提示**
>
> 默认低电平有效，引脚带上拉能力。

* 输出信号
  * PWM输出PB4
  * 使能信号输出PA6
  * 状态指示PB11

>i **信息提示**
> PWM输出，默认低电平有效
> 使能信号，默认低电平有效
> 状态指示，默认高电平有效
> 输出信号，极性独立可配置。

## 3.2 Light_CTL 例程
* 简介
  此例程提供可调双色（冷暖）灯控制功能。
* 核心的模型
  * Lightness_CTL_Server
  * Lightness_CTL_Setup_Server
  * Lightness_CTL_CV_Delta_server
  * Lightness_Temperature_Setup_Server
  * Lightness_Temperature_Server
  * Lightness_Lightness_Server
  * Generic Onoff Client
  * Vendor Model

* 输入信号
  * 按键PB1,PB2

* 输出信号
  * PWM输出PB4（接冷光灯）
  * PWM输出PB5（接暖光灯）
  * 使能信号输出PA6
  * 状态指示PB11

## 3.3 Light_HSL 例程
* 简介
  此例程提供可调彩色（RGB）灯控制功能。

* 支持的模型
  * lightness_hsl_server
  * lightness_hsl_setup
  * lightness_hue_server
  * lightness_saturation_setup
  * lightness_temperature
  * lightness_lightness_server
  * Generic Onoff Client
  * Vendor Model
* 输入信号
  * 按键PB1,PB2
* 输出信号
  * 红灯PWM输出PB10（Red）
  * 绿灯PWM输出PB3（Green）
  * 蓝灯PWM输出PB0（Blue）
  * 使能信号输出PA6
  * 状态指示PB11

# 5. 例程代码说明
以Light_lightness为例，详细说明代码。
## 5.1 初始化流程图
```mermaid
sequenceDiagram
   main->>main:log_init(921600);
   main->>cm_backtrace:cm_backtrace_init();
   main->>co_flash:co_flash_init();
   main->>ble_lib: get_mac(mac)
   main->>ble_lib: cs_init(mac)
   main->>app_mesh: app_mesh_init()
   main->>app_button: app_usart_init()
   main->>app_button: app_button_init()
   main->>app_button: app_light_init()
```

### 5.1.1 log_init()
输入目标波特率，初始化日志输出串口。
>w **警告提示**
>
> 由于系统中用到日志输出，因此不可删除。
> 建议用高波特率输出，比如921600。

- 日志原始打印函数
    co_printf(fmt*,...);
    类似printf功能。
>i **信息提示**
>
> `co_printf()`的缓冲区大小默认为1024，可在co_printf.c中调整。
> `static uint8_t s_dbg_tmp_buf[1024];`

### 5.1.2 cm_backtrace_init()
异常诊断初始化，当系统出现Hardfault时，cm_backtrace会打印CPU寄存器信息，供开发者分析。
```C
    extern void (*user_HardFault_Handler)(void);
    user_HardFault_Handler = user_hardfault;
    cm_backtrace_init("APP", "Hardware", (const char *)mesh_lib_version);
```
诊断问题时，复制打印的信息，将工程中编译生成的APP.dxf提取出来，按提示运行脚本调用工具分析。

### 5.1.2 get_mac()
从芯片中读取蓝牙地址。
>i **信息提示**
>
> 读出结果低位在前，高位在后。
> 通常APP显示蓝牙地址是高位在前，低位在后。

### 5.1.3 cs_init()
初始化蓝牙控制器，此函数输入MAC地址。

### 5.1.3 app_mesh_init()
初始化mesh协议栈。

### 5.1.4 app_light_init()
初始化输出使能、状态指示、PWM。

### 5.1.5 app_button_init()
（可选）初始化按键检测。

### 5.1.4 app_usart_init()
（可选）初始化指令串口。

## 5.2 主循环
```C
    while(1)
    {
        cs_schedule();//蓝牙协议栈事务处理函数

....//其他应用层需要的处理函数
        app_button_handle();//按键事务处理
        app_uart_data();//串口数据处理
        app_pwm_trans_handle();//灯光渐变刷新
    }
```

>w **警告提示**
>
> while(1)中的函数及其调用的函数，避免阻塞式运行，这样会影响蓝牙的工作。

## 5.3 事件回调
### 5.3.1 应用层事件
- 入口`void mesh_event_callback()`
根据事件选择参数类型。
```
void mesh_event_callback(tMESH_EVENT mesh_ev, void *p_arg)
{
    union {
        void *pany;
        tMESH_RESULT *presult;
        tMESH_LightStateStru *plight_state;
        tMESH_AccessPduRecvStru *pdu_info;
        //添加其他类型
    } pars;

pars.pany = p_arg;
    switch (mesh_ev)
    {
        case MESHG_EV_INIT_DONE:
            mesh_app_init(mac);
            mesh_dev_state.ready = true;
            break;
```

>w **警告提示**
>
> 此函数中不可对p_arg进行内存释放！

### 5.3.2 事件定义
``` tMESH_EVENT
typedef enum
{
    MESHG_EV_INIT_DONE, //parameter: NONE.
    MESHG_EV_GATT_CONNECTED, //parameter: NONE.
    MESHG_EV_GATT_DISCONNECTED, //parameter: NONE.
    MESHP_EV_PROVISIONING_START, //parameter: NONE.
    MESHP_EV_PROVISIONING_COMPLETE, //parameter: (tMESH_RESULT *).
    MESHP_EV_UNPROVISIONED, //Node is removed from the mesh network. parameter: NONE.
    MESHM_EV_LIGHT_STATE_CHANGED, //Remote client requires to change the light state(s). parameter: (tMESH_LightStateStru *).
    MESHM_EV_ALERTING, //Alert the user by beeping or flashing for a short while. parameter: NONE.
    MESHP_EV_AUTHEN_USER_ALPHANUMERIC_PROMPT, //During provisioing authentication stage, display alphanumeric string to be input on the peer. parameter: null terminated string.
    MESHP_EV_AUTHEN_USER_ACTION_PROMPT,       //During provisioing authentication stage, produce the specified number of beep, blink or vibrations. parameter: UINT8 *number.
    MESHP_EV_AUTHEN_USER_PROMPT_STOP,         //During provisioing authentication stage, stop displaying user prompt to take action on the peer. parameter: NONE.
    MESHP_EV_AUTHEN_USER_INPUT_REQUIRED,      //During provisioing authentication stage, notify the user to take input action according the output status of the peer. parameter: NONE.
    MESHLP_EV_FRIEND_ESTABLISHED,
    MESHLP_EV_FRIEND_LOST,
    MESHM_EV_ACCESS_PDU_RECEIVED,  //Access layer PDU received. parameter: (tMESH_AccessPduRecvStru *).
    MESH_EV_NONE = 0xFFFF
} tMESH_EVENT, tBT_GapEvEnum;
```
- 关键事件说明
  - MESHG_EV_INIT_DONE
    蓝牙协议栈就绪，此处做mesh应用层初始化，即`mesh_app_init()`

  - MESHG_EV_GATT_CONNECTED/MESHG_EV_GATT_DISCONNECTED
    蓝牙proxy被连接/断开

  - MESHP_EV_UNPROVISIONED
    Mesh退出组网（主动或被动）

  - MESHM_EV_LIGHT_STATE_CHANGED
    Mesh节点灯控状态发生改变

  - MESHM_EV_ACCESS_PDU_RECEIVED
    Mesh节点收到消息（用于充当网关）

### 5.3.3 状态改变报告
- 连接状态改变
```C
        case MESHG_EV_GATT_CONNECTED:
            IOT_LOG_INF("CONNECTED");
            mesh_dev_state.connected = true;//改变状态描述变量
            app_status_led(EVT_CONNECTED);//状态指示灯切换模式
            break;
```
- 灯光状态改变
```
case MESHM_EV_LIGHT_STATE_CHANGED:/* p_arg: tMESH_LightStateStru* */
{
      if(pars.plight_state->light_on)
      {
           if(pars.plight_state->st_changed_flag & APK_LIGHT_STV_LIGHTNESSS)
           {
                 app_pwm_cold_set(pars.plight_state->lightness);//lightness actual->linear
                 app_light_output_enable(true);
           }else{
                    //choose the pwm correspond with light id
                    app_pwm_cold_set(0);
                    app_light_output_enable(false);
            }
            break;
```
如果灯为开启状态，当亮度发生改变，则更新PWM值。
如果灯为熄灭状态，则PWM置为0，关灯，使能信号关闭。

>i **信息提示**
>
> 有些灯驱动器需要使能信号，`LIGHT_ENABLE_PIN`充当使能信号，其极性可配置。

## 5.4 Mesh基础参数
以下内容参考app_mesh.c中`app_mesh_init()`。

### 5.4.1 Device UUID
  此UUID为16字节，由应用定义，用于识别此Mesh设备，一些物联接入规范会定义此内容，代码中的定义方式为：

```
    //UUID shall be able to uniquely identify the device. The value used here is for demo only.
    tMESH_NodeInfoStru node_info = {APK_MESH_ROLE_LPN,
                                    {0x20, 0x55, 0xAA, 0x83,
                                     0x04, 0x05, 0x06, 0x07,
                                     0x08, 0x09, 0x1a, 0x1b,
                                     0x1c, 0x1d, 0x1e, 0x3f}};

if(!app_data_mesh_uuid(node_info.uuid, OP_READ))//从存储中加载
    {
        memcpy(node_info.uuid+10,addr,6);//fix me
        IOT_LOG_INF("no uuid set,use default uuid");
    }
```

### 5.4.2 Mesh Name
蓝牙名称，位于扫描响应数据中，长度不超过28字节。
默认名称为MESH_XXXX或LPN_XXXX。
```
    if(!app_data_mesh_name(node_info.name, OP_READ))
    {
        IOT_LOG_INF("no name set,use default name");
#ifdef LPN
        node_info.role = APK_MESH_ROLE_LPN;
        //create proxy scan response name for demo
        sprintf(node_info.name,"LPN_%02X%02X",addr[1],addr[0]);
#else
        //create proxy scan response name for demo
        sprintf(node_info.name,"MESH_%02X%02X",addr[1],addr[0]);//mac address LSB->MSB
        node_info.role = APK_MESH_ROLE_RELAY;
#endif
    }
```
### 5.4.2 Mesh Features
  - APK_MESH_ROLE_LPN
  - APK_MESH_ROLE_RELAY
在`node_info.role = APK_MESH_ROLE_RELAY`中设置

## 5.5 日志相关
### 5.5.1 添加头部信息
  请在文件中添加如下内容：
```C
/* Log domain name */
#ifndef LOG_EX_HEAD
#define LOG_EX_HEAD                "module"
#endif

#define IOT_LOG_EX_LEVEL            IOT_LOG_EX_LEVEL_DEBUG //default log level

#include "iot_log_ex.h"
```

### 5.5.2 日志级别
改变`IOT_LOG_EX_LEVEL`来实现不同级别的日志输出。

```日志级别
#define IOT_LOG_EX_LEVEL_OFF       0
#define IOT_LOG_EX_LEVEL_ERROR     1
#define IOT_LOG_EX_LEVEL_WARNING   2
#define IOT_LOG_EX_LEVEL_INFO      3
#define IOT_LOG_EX_LEVEL_DEBUG     4
#define IOT_LOG_EX_LEVEL_VERBOSE   5
```
### 5.5.3 日志打印
```C
IOT_LOG_INF(format, ...)//类似co_printf，带"\r\n"
IOT_LOG_INF_ARRAY(array, len)//顺序打印数组
IOT_LOG_INF_ARRAY_EX(note, array, len)//顺序打印数组带说明
IOT_LOG_INF_ARRAY_ANTI(array, len)//倒序打印数组
IOT_LOG_INF_ARRAY_ANTI_EX(note, array, len)//倒序打印数组带说明
IOT_LOG_INF_FUNC()//打印宏所在的函数
IOT_LOG_INF_NULL()//打印"\r\n"回车换行
```
### 5.5.4  日志模块整体配置
```C
#define CONFIG_LOG_EX_OUTPUT  //全局开关日志模块
#define CONFIG_LOG_EX_LINE_OUTPUT   1//使能日志行输出
#define CONFIG_LOG_EX_ARRAY_EXT     1//使能打印数组的同时打印其中的可显示字符
```
### 5.5.5 日志初始化
  在`main()`函数中尽早初始化`log_init(921600);`
- 输出串口
  PB12，无特殊情况，请不必修改。

### 5.5.6 使用示例
```C
IOT_LOG_INF("test_timer:%d",ev);
IOT_LOG_INF_ARRAY_EX("uuid",node_info.uuid,16);
```

# 6. 组件说明

| 组件| 名称 |
| --- | --- |
| app_data |  应用层非易失性数据存储管理 |
| app_usart | 串口收发管理 |
| app_pwm | 输出信号管理|
| app_button | 按键识别管理 |

## 6.1 app_data
如需扩展参考app_data.c，流程如下：
### 6.1.1 容量检查
检查co_flash最大容量  `#define SECTOR_BLOCK_NUM 32`位于co_flash.c中，表示最大支持32条记录。

>w **警告提示**
> SECTOR_BLOCK_NUM
> 根据实际需要而调整，避免不必要的内存消耗。
> 当前mesh stack占据了9个地址。

### 6.1.2 定义存储数据标签
位于co_flash_address.h中
```C
typedef enum
{
   VADDR_PWR_ON = 100,
   VADDR_MESH_UUID,
   VADDR_MESH_NAME,
   VADDR_MESH_LPN,
   VADDR_MESH_OPOL,
}app_v_addr_t;
```
>w **警告提示**
>
> 尽量是往后增加，尤其是产品发布后。
> 地址范围1-254

### 6.1.3 定义存储结构
```C
typedef struct app_data_x
{
    uint16_t adv_interval;
    uint16_t repeat_times;
}app_data_x_t;
```

### 6.1.4 添加读取写方法

```C
bool app_data_x(app_data_x_t *p,op_t op)
{
    if(p == NULL)
        return false;

    bool ret;

    if(op == OP_WRITE)
    {
        ret = co_flash_write(VADDR_MESH_LPN, (uint8_t*)p, sizeof(app_misc_t));
    }
    else
    {
        ret = co_flash_read(VADDR_MESH_LPN, (uint8_t*)p, sizeof(app_misc_t));
    }

    return ret;
}
```

### 6.1.5 初始化方法（可选）
```C
void app_data_x_init(app_data_x_t *p)
{
    if(p)
    {
        p->adv_interval = DEFAULT_ADV_INTERVAL;
        p->repeat_times = DEFAULT_REPEAT_TIMES;
    }
}
```

### 6.1.6 清空操作
```C
void app_data_delete(void)
{
    co_flash_erase(VADDR_MESH_X);
}
```

>i **信息提示**
>
> app_data.c基于co_flash.c，使用接口函数的位置确保在co_flash_init()被调用后。

## 6.2 app_pwm
app_pwm模块封装了定时器TIM1,TIM3定时器pwm输出功能，同时初始化状态指示灯与输出使能，加载IO极性参数。

### 6.2.1 接口简介
  - void app_light_init(void);//初始化状态指示，输出使能，PWM
  - void app_pwm_status_led(bool on);//状态指示开关
  - void app_pwm_status_led_toogle(void);//状态指示翻转
  - void app_light_output_enable(bool on);//输出使能控制
  - void app_pwm_cw_set(uint16_t c);//带渐变的PWM输出，uint16_t c表示0-65535对应0-100%
  - void app_pwm_cold_set_duty(uint8_t duty);//带渐变的PWM输出，uint8_t c表示0-100对应0-100%
  - void app_pwm_rgb_set(uint16_t rgb[3]);//带渐变的PWM输出，输入顺序R,G,B
  - void app_pwm_trans_handle(void);//渐变调光函数。

### 6.2.2 PWM输出通道
| 引脚 | 通道 | 功能 |
| --- | --- | --- |
| PB4 | TIM3_CH1 | cold led(CTL例程）/Lightness例程  |
| PB5 |  TIM3_CH2 | warm led(CTL例程） |
| PB10 | TIM1_CH3 | red led(HSL例程） |
| PB3 | TIM1_CH4 | green led(HSL例程） |
| PB0 | TIM1_CH1 | blue led(HSL例程）  |

### 6.2.3 GPIO输出通道
| 引脚 | 通道 | 功能 |
| --- | --- | --- |
| PA6 | GPIO |  enable pin |
| PB11 | GPIO | status led |

### 6.2.4 PWM波频率
`#define PWM_FREQ    (4000-1) //4000HZ`位于app_pwm.c

### 6.2.5  输出极性
`static uint8_t iopol = APP_IO_POL_DEFAULT;`
APP_IO_POL_DEFAULT 位于 app_user_config.h
```C
#define ACTIVE_LEVEL_CW             1   //active high
#define ACTIVE_LEVEL_RGB            1   //active high
#define ACTIVE_LEVEL_LIGHT_EN       1   //active high
#define ACTIVE_LEVEL_STATUS_LED     1   //active high
```

举例，通过app_light_init()加载
```C
void app_light_init(void)
{
    if(!app_data_output_pol(&iopol, OP_READ))
    {
        IOT_LOG_DBG("no io polarity,use default");
    }

IOT_LOG_DBG("io polarity:%x",iopol);

LedInit(LIGHT_ENABLE_PORT,LIGHT_ENABLE_PIN);// power led
    LedInit(STATUS_LED_PORT,STATUS_LED_PIN);//connection state

app_light_output_enable(false);
    app_pwm_status_led(false);

app_pwm_cw_init();
    app_pwm_rgb_init();
    app_pwm_cw_enable(true);
    app_pwm_rgb_enable(true);
}
```

## 6.3 app_button
### 6.3.1 简介
app_button.h 和 app_button.c 是负责按键处理的模块，它实现了按键的初始化、中断处理、防抖、状态检测和事件上报功能。该模块支持两个独立按键（KEY1和KEY2），并能识别按下、松开和长按三种事件类型。

- 关键配置参数
| 参数 | 宏定义 | 默认值 | 说明 |
|------|--------|--------|------|
| 按键有效电平 | KEY_ACTIVE_LEVEL | 0 | 低电平有效 |
| 长按判定时间 | KEY_LONG_PRESS_TIME | 3000ms | 长按触发时间 |
| 扫描周期 | KEY_SCAN_INTERVAL | 50ms | 按键扫描间隔 |
| 防抖时间 | KEY_DEBOUNCE_TIME | 50ms | 按键防抖时间 |

- 引脚对应表
  | 引脚 | 通道 | 功能 |
| --- | --- | --- |
| PB1 | GPIO | KEY1 |
| PB2 | GPIO | KEY2 |

- 硬件配置
```C
// 按键1配置
#define KEY1_INPUT_PORT        GPIOB
#define KEY1_INPUT_PIN         GPIO_PIN_1
#define KEY1_INPUT_EXTI_LINE   EXTI_LINE1
#define KEY1_INPUT_PORT_SOURCE GPIOB_PORT_SOURCE
#define KEY1_INPUT_PIN_SOURCE  GPIO_PIN_SOURCE1
#define KEY1_INPUT_IRQn        EXTI0_1_IRQn

// 按键2配置
#define KEY2_INPUT_PORT        GPIOB
#define KEY2_INPUT_PIN         GPIO_PIN_2
#define KEY2_INPUT_EXTI_LINE   EXTI_LINE2
#define KEY2_INPUT_PORT_SOURCE GPIOB_PORT_SOURCE
#define KEY2_INPUT_PIN_SOURCE  GPIO_PIN_SOURCE2
#define KEY2_INPUT_IRQn        EXTI2_3_IRQn
```

>i **信息提示**
>
> 修改按键映射要结合BR1601A02《用户手册》来确定中断线与中断向量。

### 6.3.2 代码说明
- 按键状态枚举
```C
typedef enum {
    KEY_STATE_IDLE,        // 空闲（未按下）
    KEY_STATE_PRESSED,     // 已按下（防抖后确认）
    KEY_STATE_LONG_PRESSED // 长按（达到长按时间）
} KeyState;
```
- 初始化函数
```C
void app_button_init(key_event_cb_t *p_cb);
```
**功能**：初始化按键模块，配置GPIO、EXTI和NVIC
**参数**： `p_cb`：按键事件回调函数指针

- 按键事务处理函数
```C
void app_button_handle(void);
```
**功能**：检测按键中断标志，必要时启动扫描定时器
**调用时机**：通常在主循环中定期调用

- 事件上报回调函数
```c
static void key_event_report(uint8_t key_idx, uint8_t event);
```
**功能**：将按键事件通过回调函数异步上报给应用层
**参数**：
`key_idx`：按键索引（0:KEY1, 1:KEY2）
`event`：按键事件类型（KEY_EVENT_PRESS/RELEASE/LONG_PRESS）

- 中断处理函数
```c
void xEXTI0_1_IRQHandler(void);  // KEY1中断处理
void xEXTI2_3_IRQHandler(void);  // KEY2中断处理
```
- 使用示例
```c
// 按键事件回调函数
static void app_key_event_handler(void* fi, uint8_t evt, void *para)
{
    uint8_t key_id = evt & 0xF0;
    uint8_t event = evt & 0x0F;

    switch(key_id)
    {
        case KEY1:
            if(event == KEY_EVENT_PRESS)
            {
                // 处理KEY1按下事件
            }
            else if(event == KEY_EVENT_RELEASE)
            {
                // 处理KEY1松开事件
            }
            else if(event == KEY_EVENT_LONG_PRESS)
            {
                // 处理KEY1长按事件
            }
            break;

        case KEY2:
            // 类似处理KEY2事件
            break;
    }
}
```
```C
// 初始化按键模块
app_button_init(app_key_event_handler);

// 在主循环中处理按键
while(1)
{
    app_button_handle();
    // 其他任务...
}
```
## 6.4 app_uart
app_usart.h 和 app_usart.c 是串口通信的模块，实现了基于 USART1的异步串口通信功能。

>i **信息提示**
>
> 此示例供用户参考与测试。

### 6.4.1 核心数据结构

- **事件类型枚举**
```c
typedef enum
{
    USART_EVT_SEND_CMPL,  // 发送完成事件
} usart_evt_t;
```
- **回调函数类型**
```c
typedef void (usart_evt_cbk_t)(uint8_t evt, void* arg);  // 事件回调函数类型
typedef void (usart_data_cbk_t)(uint8_t* data, uint32_t len);  // 数据接收回调函数类型
```

### 6.4.2. 主要函数说明
- **初始化函数**
```c
void app_usart_init(usart_evt_cbk_t *evt_cbk, usart_data_cbk_t *data_cbk);
```
**功能**：初始化串口模块，配置 GPIO、DMA、NVIC 和 USART 参数
**参数**：`evt_cbk`：事件回调函数指针（如发送完成）
`data_cbk`：数据接收回调函数指针

- **去初始化函数**
```c
void app_usart_deinit(void);
```
**功能**：禁用串口和 DMA，配置 GPIO 为模拟输入以节省功耗
**调用时机**：不需要串口通信时调用

- **同步发送函数**
```c
bool app_usart_send(const uint8_t *p_data, uint32_t len);
```
**功能**：使用轮询方式发送数据
**参数**：
`p_data`：要发送的数据指针
`len`：数据长度
**返回值**：发送成功返回 true，发送失败（如正在发送中）返回 false

- **异步发送函数**
```c
bool app_usart_send_async(const uint8_t *p_data, uint32_t len);
```
**功能**：使用 DMA 异步发送数据
**参数**：
`p_data`：要发送的数据指针
`len`：数据长度
**返回值**：发送成功返回 true，发送失败（如正在发送中）返回 false

### 6.4.3. 硬件配置
- **USART1**：波特率 115200，8 位数据位，1 位停止位，无校验
- **GPIO**：
  - TX：GPIOB_PIN_6，复用功能推挽输出
  - RX：GPIOB_PIN_7，复用功能推挽输出
- **DMA**：
  - 发送：DMA_CH1，非循环模式，内存到外设
  - 接收：DMA_CH2，循环模式，外设到内存，缓冲区大小 128 字节

### 6.4.4. 数据发送流程
同步发送：app_usart_send() → 轮询发送标志 → 逐个字节发送
异步发送：app_usart_send_async() → 配置DMA参数 → 启动DMA发送 → DMA发送完成中断 → 调用发送完成回调

### 6.4.5. 数据接收流程
数据到达 → USART RX DMA 接收 → 接收半满或完成中断 / 空闲中断 → app_usart_rx_check_in_irq() → 计算数据长度 → 调用数据接收回调

### 6.4.6. 硬件配置宏
```c
#define USART_RX_DMA_SIZE       128  // DMA 接收缓冲区大小
#define USARTx                  USART1  // 使用的 USART 实例
// GPIO 和 DMA 相关配置...
```

### 6.4.7. 应用层使用示例
```c
// 发送完成事件回调
static void usart_evt_handler(uint8_t evt, void* arg)
{
    if (evt == USART_EVT_SEND_CMPL) {
        // 处理发送完成事件
    }
}

// 数据接收回调
static void usart_data_handler(uint8_t* data, uint32_t len)
{
    // 处理接收到的数据
    // 注意：此函数在中断上下文中调用，应避免执行耗时操作
}

// 初始化串口
app_usart_init(usart_evt_handler, usart_data_handler);

// 同步发送数据
uint8_t send_data[] = "Hello, UART!";
app_usart_send(send_data, sizeof(send_data));

// 异步发送数据
app_usart_send_async(send_data, sizeof(send_data));

// 不再使用串口时去初始化
app_usart_deinit();
```
## 6.5 co_flash
co_flash 是一个基于块管理的 Flash 存储系统，实现了高效、可靠的非易失性数据存储功能。该模块采用双扇区交替存储机制，支持虚拟地址映射、CRC 校验等功能，为嵌入式存储提供小尺寸，高效，可靠的存储管理功能。
co_flash 操作两个主数据扇区（SECTOR0: 0x7E000, SECTOR1: 0x7F000）交替使用。

>w **警告提示**
>
> mesh stack也有数据存储在此区域，不可随意将所有数据全部擦除。

### 6.5.1. 主要 API 函数
- **初始化与去初始化**
```c
bool co_flash_init(void);
```
**功能**：初始化 Flash 系统，检测并加载映射表
**返回值**：初始化成功返回 true，失败返回 false

- **数据读写操作**
```c
bool co_flash_write(uint8_t address, uint8_t* p_data, uint32_t len);
```
**功能**：向指定虚拟地址写入数据
**参数**：
`address`：8 位虚拟地址（0x00-0xFF）
`p_data`：要写入的数据指针
`len`：数据长度（最大支持 256 字节）
**返回值**：写入成功返回 true，失败返回 false

```c
bool co_flash_read(uint8_t address, uint8_t* p_data, uint32_t len);
```
**功能**：从指定虚拟地址读取数据
**参数**：
`address`：8 位虚拟地址（0x00-0xFF）
`p_data`：存储读取数据的缓冲区指针
 `len`：要读取的数据长度
**返回值**：读取成功返回 true，失败返回 false

```c
uint32_t co_flash_get_len(uint8_t virt_addr);
```
**功能**：获取指定虚拟地址存储的数据长度
**参数**：
`virt_addr`：8 位虚拟地址
**返回值**：数据长度，若地址无效返回 0

- **数据擦除操作**

```c
bool co_flash_erase(uint8_t address);
```
**功能**：擦除指定虚拟地址的数据
**参数**：
`address`：8 位虚拟地址
**返回值**：擦除成功返回 true，失败返回 false

### 6.5.2. 使用示例
- **基本读写操作**
```c
#include "co_flash.h"

// 定义虚拟地址
#define MY_DATA_ADDR 0x01

void flash_example(void)
{
    uint8_t write_data[] = "Hello, Flash!";
    uint8_t read_data[32] = {0};
    uint32_t data_len;

// 初始化 Flash 系统
    if (co_flash_init() != true) {
        // 初始化失败处理
        return;
    }

// 写入数据
    if (co_flash_write(MY_DATA_ADDR, write_data, sizeof(write_data)) != true) {
        // 写入失败处理
        return;
    }

// 获取数据长度
    data_len = co_flash_get_len(MY_DATA_ADDR);

    // 读取数据
    if (co_flash_read(MY_DATA_ADDR, read_data, data_len) != true) {
        // 读取失败处理
        return;
    }

// 使用读取的数据
    // ...

// 擦除数据（可选）
    co_flash_erase(MY_DATA_ADDR);
}
```

## 6.6 sdk_mesh
### 6.6.1. 简介
sdk_mesh 提供了Mesh 协议栈封装和应用层接口，支持多种照明模型（Light Lightness、Light CTL、Light HSL）。该模块负责 Mesh 网络的初始化、节点管理、状态同步、事件处理等核心功能，为上层应用提供简单易用的API 接口。

- **Mesh 网络初始化**：初始化 Mesh 协议栈、配置节点参数
- **多种照明模型支持**：
  - Light Lightness：基础亮度控制
  - Light CTL：色温与亮度控制
  - Light HSL：色相、饱和度与亮度控制
- **状态管理**：维护设备的各种状态（开关、亮度、色温、HSL值等）
- **事件处理**：提供统一的事件回调机制，处理 Mesh 网络中的各种事件
- **Access PDU 处理**：接收和解析 Mesh Access 层协议数据单元
- **数据备份与恢复**：支持将 Mesh 网络配置和状态备份到 Flash，系统重启后恢复

### 6.6.2. 主要数据结构
- 灯状态结构
```c
typedef struct {
    uint32_t    light_id;           // 灯设备ID
    uint8_t     st_flag;            // 状态有效性标志位
    uint8_t     st_changed_flag;    // 状态变化标志位
    uint8_t     light_on;           // 开关状态
    uint16_t    lightness;          // 亮度值
    uint16_t    hue;                // 色相值
    uint16_t    saturation;         // 饱和度值
    uint16_t    temperature;        // 色温值
} tMESH_LightStateStru;
```

- 灯信息结构
```c
typedef struct {
    uint32_t        light_id;    // 灯设备ID
    uint16_t        light_name;  // 灯名称（位置描述符）
    tMESH_MODELS    features;    // 支持的照明模型
    uint8_t         light_on;    // 初始开关状态
    uint16_t        lightness;   // 初始亮度
    uint16_t        hue;         // 初始色相
    uint16_t        saturation;  // 初始饱和度
    uint16_t        temperature; // 初始色温
} tMESH_LightInfoStru;
```

- Mesh 事件类型
```c
typedef enum {
    MESHG_EV_INIT_DONE,                  // 初始化完成
    MESHP_EV_PROVISIONING_COMPLETE,      // 配网完成
    MESHM_EV_LIGHT_STATE_CHANGED,        // 灯状态变化
    MESHM_EV_ACCESS_PDU_RECEIVED,        // 收到Access PDU
    // ... 其他事件
} tMESH_EVENT;
```

### 6.6.3. 主要的API 函数

- 初始化相关
```C
void mesh_stack_init(void)//初始化协议栈
void meshn_ele_add_begin(tMESH_NodeInfoStru * node_info)//添加元件开始
void meshn_ele_add_light(tMESH_LightInfoStru * light_info)//添加灯
void meshn_ele_add_switch(tMESH_SwitchInfoStru * switch_info)//添加开关
void meshn_ele_add_data_trans(tMESH_DataTrasnInfoStru * data_info)//添加厂商自定义模型
void meshn_add_gateway(void)//添加access pdu收发处理
void meshn_ele_add_end(void)//添加元件完成
```

- 网络相关
```
uint8_t meshn_is_provisioned(void)//查询组网状态
uint16_t meshn_unicast_address(void)//查询设备地址
void meshn_reset(void)//强制复位mesh
void meshn_lp_friend_request(void)//Friend关系请求
void meshn_lp_friend_reset()//Friend关系解除
void meshn_lp_friend_poll(void)//LPN查询消息
void sdk_Mesh_PendDataBackup(uint16_t mask)//mesh应用数据存储
```

```
void meshm_switch_state(uint32_t switch_id,uint8_t onoff)//开关状态设置
```
- Access PDU
```c
void meshn_access_pdu_recv_enable(uint8_t enable);// 启用/禁用 Access PDU 接收回调

// Access PDU 接收回调函数
static void sdk_Mesh_AccessPduRecvCallback(uint16_t src, uint16_t dst, uint32_t opcode,
    uint8_t *data, uint16_t len, uint8_t ttl, uint8_t rssi, uint16_t appindex, uint16_t netindex);

// Access PDU 发送函数
int meshn_access_pdu_send(uint8_t *pdu, uint16_t len, uint16_t appkey_index, uint8_t ttl)
```

- Mesh 事件回调函数
```c
void mesh_event_callback(tMESH_EVENT mesh_ev, void *p_arg)
{
    switch (mesh_ev)
    {
        case MESHG_EV_INIT_DONE:
            // Mesh 初始化完成，开始配网
            sdk_Mesh_ProvisioningStart();
            break;

        case MESHP_EV_PROVISIONING_COMPLETE:
            // 配网完成，设备已加入 Mesh 网络
            break;

        case MESHM_EV_LIGHT_STATE_CHANGED:
        {
            // 灯状态变化，更新硬件
            tMESH_LightStateStru *p_state = (tMESH_LightStateStru *)p_arg;
            // 根据状态更新LED硬件
            break;
        }

        case MESHM_EV_ACCESS_PDU_RECEIVED:
        {
            // 收到 Access PDU，可进行自定义处理
            tMESH_AccessPduRecvStru *pdu_info = (tMESH_AccessPduRecvStru *)p_arg;
            // 处理接收到的 PDU
            break;
        }
    }
}
```

## 6.7 app_dfu
### 6.7.1 简介
app_dfu是例程集成的固件空中升级功能。

>w **警告提示**
>
> 固件中应考虑通过mesh私有命令来开启与关闭空中升级功能，防止恶意操作。

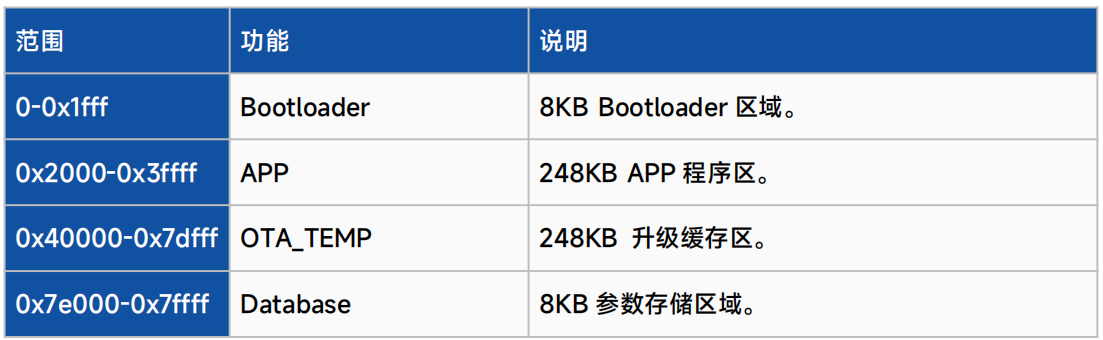

### 6.7.2 固件限制
| 固件升级 | 固件最大尺寸 | 说明 |
| --- | --- | --- |
| 选择 | 248KB | bootloader占据8KB，升级固件最大为248KB-256B |
| 不选择 | 256KB | -- |

>i **信息提示**
>
> 固件升级需要用到bootloader（大小8KB）。
> 固件升级缓存区域为248KB。
> 升级固件包含256字节头部信息。

### 6.7.2 编译配置
选择带OTA的配置，如下所示：
![](/media/202606/6f6f7cb8cdc3472d9d0f000d69377f896161.png)

>i **信息提示**
> 带OTA功能的固件，须配合bootloader使用，因此首次务必使用脚本来烧录。
> 否则无法正常使用。

### 6.7.3 Flash区域划分
![](/media/202606/6fc3dc189aa44405b8a9dee7bc0809f62089.png)
>w **警告提示**
>
> 如果选择了固件升级功能，OTA_TEMP区域会被使用，用户使用此区域存储数据要慎重！

### 6.7.4 烧录说明
- bootloader
随着sdk一起发布，名为masterboot.bin，位于“tools\dfu\image\masterboot.bin”
- APP.bin
  编译带有OTA配置选项后，生成APP.bin会被复制到“tools\dfu\image\”目录。
- 首次烧录（masterboot+APP)
  点击"\tools\dfu\ProgrammingAll.bat"，通过JLINK烧录bootloader与APP.bin。

### 6.7.5 升级文件
编译生成的APP.bin文件，要经过打包工具添加OTA头部信息，才能用于空中升级。同时此工具亦可将APP.bin与masterboot.bin拼接生成完整的烧录文件，用于量产烧录。

### 6.7.6 升级APP
升级协议与工具请与我们联系。

## 6.8 其他模块
- mesh_dep
  协议栈依赖
- mesh_gtl
  协议栈传输层
- sdk_mesh_hlp
  协议栈非易失数据存储管理器
- iot_utilites
  常用工具函数

# 7. 常见问题
